结构特点:

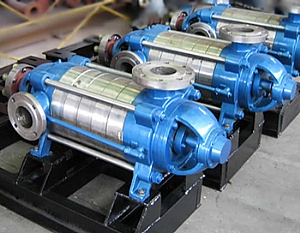

D型系列多级离心泵为多级分段式,其吸入口位于进水段上,成水平方向,吐出口在水段上垂直向上,其扬程可根据使用需要而增减水泵级数。水泵装配良好与否,对性能影响关系很大,尤其是各个叶轮的口出与导翼的进出中心,其中稍有偏差即将使水泵的流量减少,扬程降低效率差,故在检修装配时务必注意。
D型系列多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成,共同形成泵的工作室。
叶轮为优质铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。
轴为优质炭素钢制成,中间装有叶轮,用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件,与电机直接连接。
密封环为铸铁制成,防止水泵高压水漏回进水部分,分别固定在进水段与中段之上,为易损件,磨损后可用备件更换。
平衡环为铸铁制成,固定在出水段上,它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。
轴套为铸铁制成,位于填料室处,作固定叶轮和保护泵轴入用,为易损件,磨损后可用备件更换。
轴承是单列向心球轴承,采用钙基润滑脂润滑。
填料起密封作用,防止空气进入和大量液体漏出,填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。填料的松紧程度必须适当,不可太紧亦不可太松,以液体能一滴一滴的渗出为准。如果填料太紧,轴套容易发热,同时耗费功率。填料太松,由于液体流失要降低水泵的效率。
D型系列多级离心泵产品特点:
1、水力模型先进,效率高,性能范围广。
2、泵运行平稳,噪音低。
3、轴封采用软填料密封或机械密封,密封安全可靠、结构简单,维修方便快捷。
4、轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。
适用范围:
适用于工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于小型锅炉给水。
技术参数:
流量:6.3-300m3/h;
扬程:13-650m;
功率:2.2-400KW;
转速:1450-2950r/min;
口径:φ50-φ200;
温度范围:≤105℃;
工作压力:≤3.0Mpa。
性能参数表:
型号 | 流量 | 扬程 | 转速 | 功率(kw) | 效率% | 允许汽蚀余量m | |
m 3 /h | m | r/min | 轴功率 | 电机功率 | |||
50D8×2 | 18 | 19 | 2950 | 1.5 | 2.2 | 62 | 2.3 |
50D8×3 | 18 | 28.5 | 2950 | 2.25 | 3 | 62 | 2.3 |
50D8×4 | 18 | 38 | 2950 | 3 | 4 | 62 | 2.3 |
50D8×5 | 18 | 47.5 | 2950 | 3 .75 | 5.5 | 62 | 2.3 |
50D8×6 | 18 | 57 | 2950 | 4.5 | 5.5 | 62 | 2.3 |
50D8×7 | 18 | 66.5 | 2950 | 5.25 | 7.5 | 62 | 2.3 |
50D8×8 | 18 | 76 | 2950 | 6 | 7.5 | 62 | 2.3 |
50D8×9 | 18 | 85.5 | 2950 | 6.75 | 7.5 | 62 | 2.3 |
50D8×10 | 18 | 95 | 2950 | 7.5 | 11 | 62 | 2.3 |
50D8×11 | 18 | 104.5 | 2950 | 8.25 | 11 | 62 | 2.3 |
50D8×12 | 18 | 114 | 2950 | 9 | 11 | 62 | 2.3 |
80D12×2 | 32.4 | 22.7 | 2950 | 2.68 | 3 | 75 | 2.8 |
80D12×3 | 32.4 | 34.05 | 2950 | 4.02 | 5.5 | 75 | 2.8 |
80D12×4 | 32.4 | 45.4 | 2950 | 5.36 | 7.5 | 75 | 2.8 |
80D12×5 | 32.4 | 56.75 | 2950 | 6.7 | 7.5 | 75 | 2.8 |
80D12×6 | 32.4 | 68.1 | 2950 | 8.04 | 11 | 75 | 2.8 |
80D12×7 | 32.4 | 79.45 | 2950 | 9.38 | 11 | 75 | 2.8 |
80D12×8 | 32.4 | 90.8 | 2950 | 10.72 | 15 | 75 | 2.8 |
80D12×9 | 32.4 | 102.15 | 2950 | 15 | 75 | 2.8 | |
80D12×10 | 32.4 | 113.5 | 2950 | 13.4 | 15 | 75 | 2.8 |
80D12×11 | 32.4 | 124.85 | 2950 | 14.74 | 18.5 | 75 | 2.8 |
80D12×12 | 32.4 | 136.2 | 2950 | 16.08 | 18.5 | 75 | 2.8 |
100D16×2 | 54 | 35.2 | 2950 | 7.2 | 11 | 71.5 | 3.3 |
100D16×3 | 54 | 52.8 | 2950 | 10.8 | 15 | 71.5 | 3.3 |
100D16×4 | 54 | 70.4 | 2950 | 14.4 | 18.5 | 71.5 | 3.3 |
100D16×5 | 54 | 88 | 2950 | 18 | 22 | 71.5 | 3.3 |
100D16×6 | 54 | 105.6 | 2950 | 21.6 | 30 | 71.5 | 3.3 |
100D16×7 | 54 | 123.2 | 2950 | 25.2 | 30 | 71.5 | 3.3 |
100D16×8 | 54 | 140.8 | 2950 | 28.8 | 37 | 71.5 | 3.3 |
100D16×9 | 54 | 158.4 | 2950 | 32.4 | 37 | 71.5 | 3.3 |
100D16×10 | 54 | 176 | 2950 | 36 | 45 | 71.5 | 3.3 |
100D16×11 | 54 | 198.6 | 2950 | 39.6 | 55 | 71.5 | 3.3 |
100D16×12 | 54 | 211.2 | 2950 | 43.2 | 55 | 71.5 | 3.3 |
125D15×2 | 108 | 40 | 2950 | 15.6 | 18.5 | 76 | 4 |
125D15×3 | 108 | 60 | 2950 | 23.4 | 30 | 76 | 4 |
125D15×4 | 108 | 80 | 2950 | 31.2 | 37 | 76 | 4 |
125D15×5 | 108 | 100 | 2950 | 39 | 45 | 76 | 4 |
125D15×6 | 108 | 120 | 2950 | 46.8 | 55 | 76 | 4 |
125D15×7 | 108 | 140 | 2950 | 54.6 | 75 | 76 | 4 |
125D15×8 | 108 | 160 | 2950 | 62.4 | 75 | 76 | 4 |
125D15×9 | 108 | 180 | 2950 | 70.3 | 90 | 76 | 4 |
125D15×10 | 108 | 200 | 2950 | 78 | 90 | 76 | 4 |
