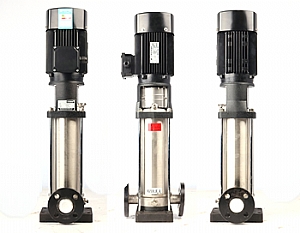

CDLF轻型立式多级离心泵

一、概述

CDLF型立式多级离心泵具有体积小、重量轻、外形美观等优点，适用于输送稀薄清洁且不含固体颗粒或纤维的液体，在民用、工业、农业、水处理装置中广泛应用。

二、主要特点

1.立式结构，进出口法兰在同一中心线上，结构紧凑，占地面积小，安装方便。

2.立式结构泵采用集装式结构的机械密封，使安装维护操作更安全、方便，并确保密封的可靠性。

3.立式泵的电机轴与泵轴通过联轴器直接连接。

4.卧式泵配加长轴电机，结构简单,安装维护操作简单方便。

5.过流部件均采用不锈钢材质，不污染介质且使用寿命长、外形美观。

6.噪声低，振动小。采用标准化设计，通用性好。

三、运转条件

a.环境最高温度+40℃，超过+40℃以上的环境，或者电机被安装在海拔1000m以上，电机输出功率会降低，在这种情况下，须选用更高输出功率的电机。

b.适用介质温度在-15℃～+120℃范围内，稀薄清洁且不含固体颗粒或纤维的液体.

四、注意事项

1. 立式泵下部进出水段上的箭头显示了介质的流动方向，安装时按箭头所示连接泵的进出口。

2. 卧式泵介质的流动方向为侧进，上出。

3. 为确保电机能充分冷却，安装位置必须保持空气流通，并严禁电机倒放以及在电机上覆盖物品。

4. 安装管路时，要防止管路中积存空气，特别是在泵的吸入端。

5. 泵两侧加装闸阀，有利于清洁维修。

6. 必要时，立式泵的电机接线盒的位置可依0°、90°、270°方向调整：

a. 卸下联轴器罩，不要拆联轴器；

b. 卸下固定电机的螺栓；

c. 转动电机至需要的方向；

d. 转动联轴器，调整电机使泵轴没有卡滞及转动不均匀现象；

e. 拧紧固定电机的螺栓，装上联轴器罩。

7. 电机上的起吊螺栓孔不能用于整台泵的起吊，整台泵的起吊必须用钢带或其它类似的方式在电机座处起吊。

五、性能参数表：

CDLF2系列：
