- 产品详情
XBC-XQ型消防稳压给水设备是以GB/J15-88《建筑给水排水设计规范》、GB/J16-87《建筑设计防火规范》、GB50045-95《高层民用建筑设计防火规范》、GB50084-2001《自动喷水灭火系统设计规范》为设计依据;以GA30.1-2002《固定消防给水设备的性能要求和试验方法第一部分:消防气压给水设备》和GA30.3-2002《固定消防给水设备性能要求和试验方法第三部分:消防增压稳压给水设备》为标准生产的新型固定灭火装置。
XBC-XQ消防稳压给水设备，是利用无毒胶囊作为气水隔离的新型定压式供水设备。设备一次充气，常年运行。工作时能过电接点压力表控制稳压泵补水，保证管网压力恒定和连续供水，当管网用水量加大、发生火警或打开消火栓时，输出欠压报报警信号。

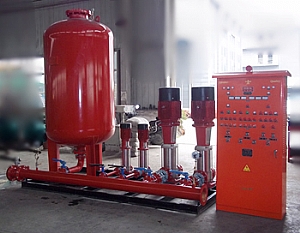

XBC-XQ消防稳压给水设备由控制柜、稳压泵、气压罐、电接点压力表及管路构件组成，用户可依据需求自选组合和增加双电源控制、低位进水的引水罐及自动补水功能。
产品特点：
设备体积小、结构紧凑、不受供水场合限制，可设置在任何高度向消防管网供水；
具有投资省、建设周期短、施工安装简便、便于实现自动控制等优点；
适用范围：
工业、民用建筑的消防稳压给水；
暖通、空调、锅炉的定压补水；
隐蔽工程、临时建筑和小型工矿，偏远地区的生活给水。
技术参数:
流量范围：0～30m3/h
压力范围：0～2.5MPa
电机功率：0.75～22kW
环境温度：5℃-40℃
相对湿度：20%-90%
液体温度：5℃-80℃
性能参数表：
|
序号
|
稳压设备型号
|
消防压力(Mpa)P1
|
隔膜式气压罐
|
配用水泵
|
运行压力
(Mpa)
|
|||
|
型号规格
|
工作压力比αb
|
消防储水容积(L)
|
型 号
|
|||||
|
标定容积
|
稳压水容积
|
|||||||
|
1
|
XQ G -Ⅰ-10 |
0.10
|
XQG600×0.6
|
0.60
|
150
|
159
|
ISG32-160
N=1.5kw
|
P1=0.10 PS1=0.16
P2=0.13 PS2=0.31
|
|
2
|
XQ G -Ⅰ-16 |
0.16
|
XQG600×0.6
|
0.60
|
150
|
159
|
ISG32-200A
N=2.2kw
|
P1=0.16 PS1=0.26
P2=0.23 PS2=0.42
|
|
3
|
XQ G -Ⅰ-22 |
0.22
|
XQG600×0.6
|
0.60
|
150
|
159
|
ISG32-200
N=3.0kw
|
P1=0.22 PS1=0.31
P2=0.28 PS2=0.46
|
|
4
|
XQ G(W) -Ⅰ-10 |
0.10
|
XQG800×0.6
|
0.60
|
300
|
320
|
ISG40-160
N=2.2kw
|
P1=0.10 PS1=0.16
P2=0.13 PS2=0.31
|
|
5
|
XQ G(W) -Ⅰ-16 |
0.16
|
XQG800×0.6
|
0.60
|
300
|
320
|
ISG40-200A
N=3.0kw
|
P1=0.16 PS1=0.26
P2=0.23 PS2=0.42
|
|
6
|
XQ G(W) -Ⅰ-22 |
0.22
|
XQG800×0.6
|
0.60
|
300
|
320
|
ISG40-200
N=4.0kw
|
P1=0.22 PS1=0.31
P2=0.28 PS2=0.46
|
| 7 | XQ G(W) -Ⅱ-Z-38 |
0.22-0.38
|
XQW800×0.6
|
0.85
|
150
|
234
|
25LG3-10×6
N=2.2kw
|
P1=0.38 PS1=0.48
P2=0.43 PS2=0.60
|
| 8 | XQ G(W) -Ⅱ-Z-50 |
0.38-0.50
|
XQW800×1.0
|
0.85
|
150
|
234
|
25LG3-10×8
N=2.2kw
|
P1=0.50 PS1=0.60
P2=0.56 PS2=0.75
|
| 9 | XQ G(W) -Ⅱ-Z-65 |
0.50-0.65
|
XQW800×1.0
|
0.85
|
150
|
234
|
25LG3-10×10
N=3.0kw
|
P1=0.65 PS1=0.81
P2=0.77 PS2=0.93
|
| 10 | XQ G(W) -Ⅱ-Z-85 |
0.65-0.85
|
XQW800×1.6
|
0.85
|
150
|
234
|
25LG3-10×12
N=4.0kw
|
P1=0.85 PS1=1.01
P2=0.93 PS2=1.10
|
| 11 | XQ G(W) -Ⅱ-Z-100 |
0.85-1.00
|
XQW800×1.6
|
0.85
|
150
|
234
|
25LG3-10×14
N=4.0kw
|
P1=1.00 PS1=1.16
P2=1.09 PS2=1.27
|
|
12
|
XQ G(W) -Ⅱ-X-38 |
0.22-0.38
|
XQG1000×0.6
|
0.80
|
300
|
302
|
25LG3-10×6
N=2.2kw
|
P1=0.38 PS1=0.48
P2=0.43 PS2=0.60
|
|
13
|
XQ G(W)-Ⅱ-X-50 |
0.38-0.50
|
XQG1000×1.0
|
0.80
|
300
|
302
|
25LG3-10×8
N=2.2kw
|
P1=0.50 PS1=0.60
P2=0.56 PS2=0.75
|
|
14
|
XQ G(W) -Ⅱ-X-65 |
0.50-0.65
|
XQG1000×1.0
|
0.80
|
300
|
302
|
25LG3-10×10
N=3.0kw
|
P1=0.65 PS1=0.81
P2=0.77 PS2=0.93
|
|
15
|
XQ G(W) -Ⅱ-X-85 |
0.65-0.85
|
XQG1000×1.6
|
0.80
|
300
|
302
|
25LG3-10×12
N=4.0kw
|
P1=0.85 PS1=1.01
P2=0.93 PS2=1.10
|
|
16
|
XQ G(W) -Ⅱ-X-100 |
0.85-1.0
|
XQG1000×1.6
|
0.80
|
300
|
302
|
25LG3-10×14
N=4.0kw
|
P1=1.00 PS1=1.16
P2=1.09 PS2=1.27
|
|
17
|
XQ G(W) -Ⅱ-XZ-38 |
0.22-0.38
|
XQG1200×0.6
|
0.80
|
450
|
474
|
25LG3-10×6
N=2.2kw
|
P1=0.38 PS1=0.48
P2=0.43 PS2=0.60
|
|
18
|
XQ G(W) -Ⅱ-XZ-50 |
0.38-0.50
|
XQG1200×1.0
|
0.80
|
450
|
474
|
25LG3-10×8
N=2.2kw
|
P1=0.50 PS1=0.60
P2=0.56 PS2=0.75
|
|
19
|
XQ G(W) -Ⅱ-XZ-65 |
0.50-0.65
|
XQG1200×1.0
|
0.80
|
450
|
474
|
25LG3-10×10
N=3.0kw
|
P1=0.65 PS1=0.81
P2=0.77 PS2=0.93
|
|
20
|
XQ G(W) -Ⅱ-XZ-85 |
0.65-0.85
|
XQG1200×1.6
|
0.80
|
450
|
474
|
25LG3-10×12
N=4.0kw
|
P1=0.85 PS1=1.01
P2=0.93 PS2=1.10
|
|
21
|
XQ G(W) -Ⅱ-XZ-100 |
0.85-1.0
|
XQG1200×1.6
|
0.80
|
450
|
474
|
25LG3-10×14
N=4.0kw
|
P1=1.00 PS1=1.16
P2=1.09 PS2=1.27
|
